陶瓷发泡硅胶隔热片封装自动化工艺

陶瓷发泡硅胶隔热片封装自动化工艺流程
一、‌材料预处理‌
‌自动裁切与定位‌
发泡硅胶芯材通过自动上料机输送，采用激光或模切设备精准裁切至目标尺寸（如120~260mm×100~200mm），并同步完成硅胶框定位，确保后续封装对位精度‌。
裁切后需对硅胶表面进行等离子活化处理，增强与PET膜的粘接强度‌。
‌发泡与硫化控制‌
在发泡硅胶制备阶段，通过混炼机将陶瓷化助剂与硅胶均匀混合，并采用热压硫化工艺（温度150~200℃）形成多孔结构，确保发泡剂分解早于硫化过程，实现开孔发泡‌。
二、‌自动化封装工艺‌
‌真空热压封装‌

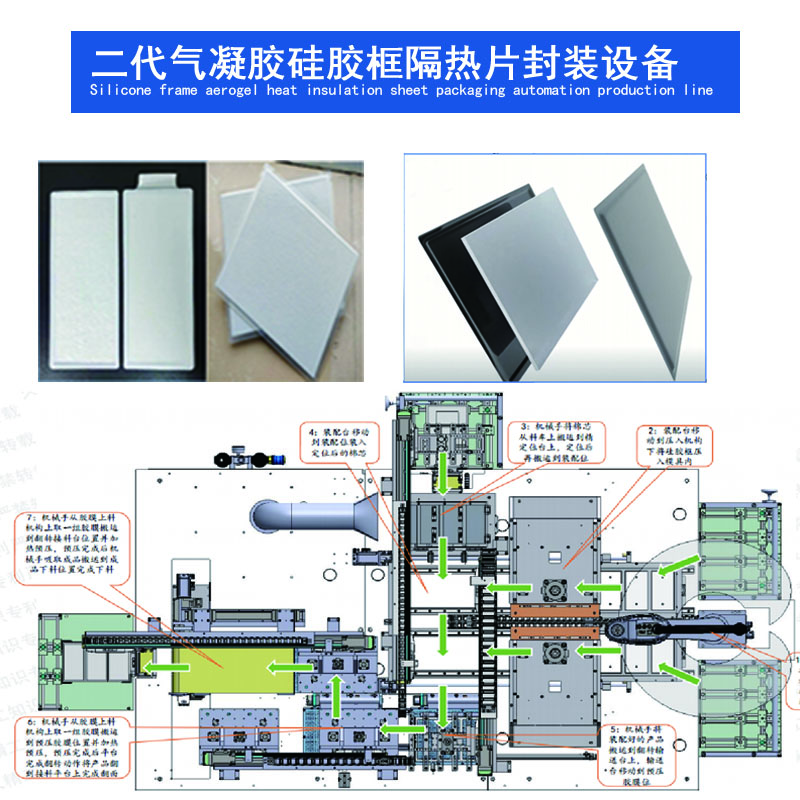

采用带硅胶框的两片式封装工艺：硅胶框与芯材叠合后，上下覆盖PET膜，经真空热压机（温度150~200℃、压力0.5~1.0MPa）抽真空并热压密封，消除气泡残留，提升封装密实性‌。
柔性包覆工艺：单张PET膜通过四边折角或两侧长边包覆，结合硅胶条增强边角强度，适配异形隔热片需求‌。
‌多层材料复合‌
若需多层复合（如气凝胶+发泡硅胶），采用叠层机按预设顺序堆叠材料，通过等静压设备压实，确保层间无间隙‌。
三、‌后处理与检测‌
‌测厚分拣‌
接触式测厚仪检测封装厚度偏差（±0.1mm），自动剔除超差品，良品率≥97%‌。
双面贴胶机以±0.2mm精度完成双面胶贴合，提升隔热片与电池模组的装配效率‌。
‌AI缺陷检测‌
集成CCD摄像头及深度学习算法，实时识别气泡、折角破损等缺陷，并反馈至产线调整参数‌。
四、‌关键设备与技术‌
‌核心设备‌
‌真空热压封装机‌：集成温度/压力闭环控制模块，支持快速升降温（≤30秒），适配连续生产‌。
‌CCD视觉定位系统‌：亚毫米级对位精度，减少人工校准成本‌。
‌工艺兼容性‌
模块化产线设计支持快速换型，兼容厚度1~7mm、尺寸100~250mm的隔热片，适配动力电池、储能系统等场景‌。
五、‌典型应用案例‌
‌全自动产线‌：集成裁切、包覆、热压及分拣功能，产能达1800PCS/H，适配新能源汽车电池模组中陶瓷发泡硅胶隔热片的规模化封装‌。
‌储能产线‌：采用预氧丝气凝胶复合发泡硅胶隔热片，结合真空热压工艺，实现电芯间无缝贴合，提升电池包热失控防护能力‌。
‌总结‌：陶瓷发泡硅胶隔热片封装自动化工艺以高精度裁切、真空热
