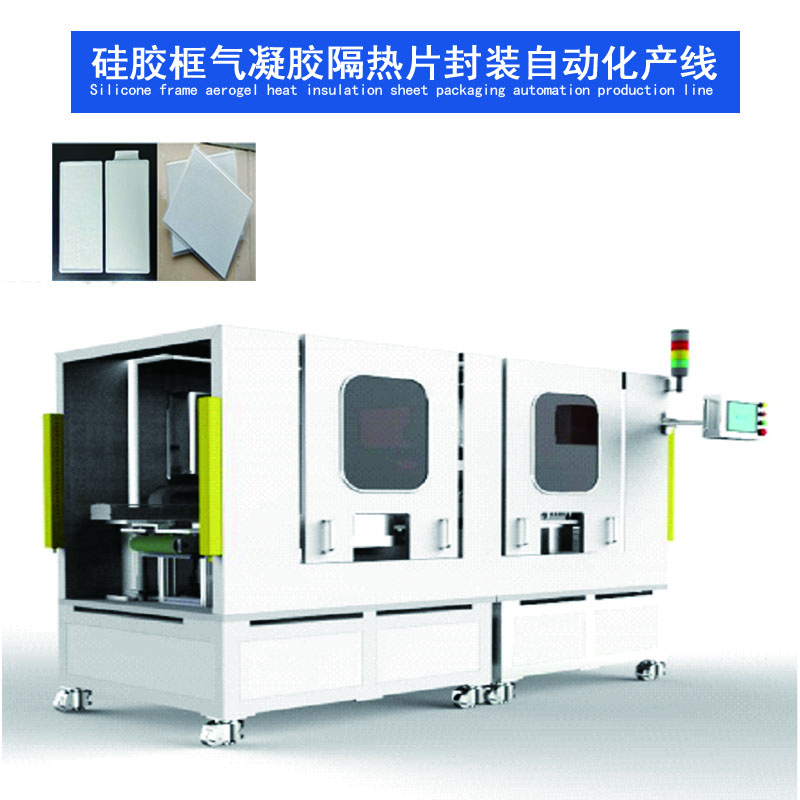

超薄硅胶框气凝胶隔热片封装自动化产线

超薄硅胶框气凝胶隔热片封装自动化产线方案
一、‌产线核心设计‌
‌高兼容性与柔性生产‌
兼容超薄硅胶框（厚度0.8-1.5mm）与气凝胶芯材（长度120-260mm、宽度100-200mm），支持非标定制，适应新能源汽车电池模组对超薄隔热片的封装需求‌。
模块化产线设计，支持独立或联机生产，快速换型（换产时间≤30分钟），降低设备闲置率‌。
‌全流程自动化集成‌
涵盖自动上料、硅胶框定位、气凝胶裁切、PET膜封装、真空热压成型、测厚分拣、双面贴胶及捆扎码垛，实现全线无人化（人工参与仅限换线与上料）‌。
二、‌关键工艺流程‌
‌硅胶框与气凝胶预处理‌
‌硅胶框精准定位‌：通过CCD视觉系统（亚毫米级精度）实现硅胶框与气凝胶芯材的自动对位，确保封装贴合精度±0.2mm‌。
‌气凝胶裁切与活化‌：激光/模切设备裁切气凝胶至目标尺寸，等离子处理表面以增强PET膜粘接强度‌。
‌真空热压封装‌
‌两片式封装‌：硅胶框与气凝胶叠合后，上下覆盖PET膜，经真空热压机（温度150-200℃、压力0.5-1.0MPa）密封，消除气泡并提升密实性‌。
‌柔性包覆工艺‌：单张PET膜四边折角包覆或带硅胶条增强边角强度，适配异形隔热片封装需求‌。
‌后处理与质检‌
‌测厚分拣‌：接触式测厚仪实时检测厚度偏差（±0.1mm），自动剔除不合格品，良品率≥97%‌。
‌双面贴胶‌：高精度贴胶机（±0.2mm）完成双面胶贴合，提升装配效率‌。
三、‌核心设备与技术‌
‌真空热压封装机‌
集成温度/压力闭环控制模块，支持快速升降温（≤30秒），满足连续生产需求‌。
适用于气凝胶、硅胶、PET等材料的复合压合，保障封装后隔热片的阻燃性和结构稳定性‌。
‌AI智能质检系统‌
配置CCD摄像头，结合深度学习算法实时检测气泡、折角破损等缺陷，误判率≤4%‌。
四、‌性能与成果‌
‌产能与效率‌：整线综合产能≥1200PCS/H，设备故障率≤4%，显著降低生产成本‌。
总结‌：超薄硅胶框气凝胶隔热片封装自动化产线通过高精度设备（真空热压机、CCD视觉系统）、柔性工艺（两片封装/柔性包覆）及智能化质检（AI算法），实现高性能隔热片的高效、高良率生产，满足新能源领域对超薄化、轻量化封装的需求‌
